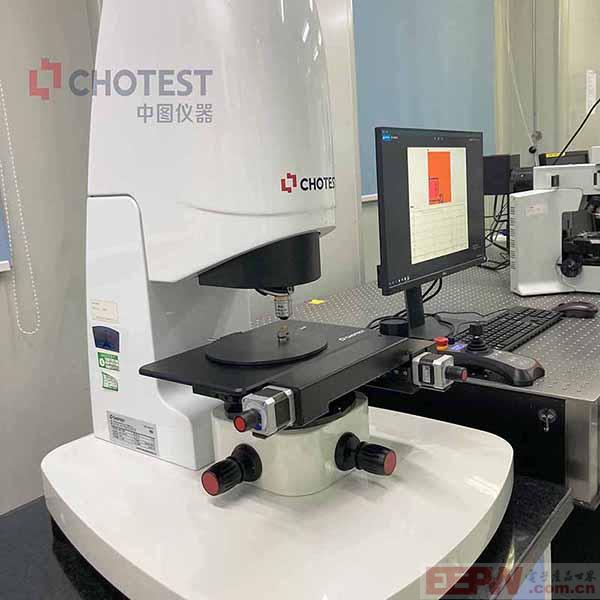

光学轮廓仪是一种利用光学原理来测量物体表面形状和轮廓的仪器，广泛应用于多个领域。其工作原理是通过投射光线到物体表面，利用光学传感器接收反射光信号，并根据信号变化确定物体表面的形状和轮廓。光学轮廓仪采用非接触式测量方式，避免了对被测物体的损伤，尤其适用于精密、易损的材料和工件。

该仪器具有高分辨率的测量能力，可以捕捉到物体表面微小的细节，无论是纳米级的微观结构还是宏观物体的复杂形貌，都能清晰呈现。其测量速度也较快，能够在短时间内完成大量数据的采集，提高工作效率。

光学轮廓仪的技术特点主要包括以下方面：

　　1、高精度测量

　　亚纳米级分辨率：采用白光干涉等技术，能够实现亚纳米级的测量精度，可准确检测器件表面的微小高度差异，满足对精密器件表面质量的严格要求。

　　高垂直分辨率：部分光学轮廓仪具有高的垂直分辨率，如某些型号可实现0.1nm的垂直分辨率，能精确测量表面微观形貌的微小变化。

　　2、快速测量

　　高效数据采集：其快速测量的优势源于光学系统的高速成像和数据采集系统的高效处理能力，相比传统的机械测量方法，可在短时间内完成大量数据的采集和分析，大大提高测量效率。

　　自动测量功能：仪器通常具备自动对焦、自动测量和自动数据处理等功能，减少人工操作的复杂性，提高测量的准确性和稳定性，进一步节省测量时间。

　　3、非接触式测量

　　避免损伤样品：无需直接接触被测对象，避免了对器件的破坏和变形，尤其适用于测量柔软、易碎或表面精度要求高的物品，如光学元件、半导体芯片等。

　　适用于多种表面：可测量各种类型的表面，包括平面、曲面、粗糙表面和光滑表面等，不受表面形状和材质的限制，应用范围广泛。

　　4、三维测量能力

　　获取全面信息：能够实现器件表面的三维测量，即获取表面的形貌、几何形状和曲率等信息，为分析和评估表面质量提供更全面、详细的数据支持。

　　直观的图像展示：测量结果可以以三维图像的形式呈现，如3D表面形貌图、轮廓图等，使测量结果更加直观、易懂，便于用户观察和分析表面特征。

　　5、良好的数据处理能力

　　丰富的数据分析功能：配备专业的数据处理软件，能够对测量数据进行统计分析、滤波、拟合等多种处理操作，生成测量报告和数据图表，帮助用户更好地评估测量结果和分析表面特性。

　　多参数测量：可同时测量多个表面参数，如粗糙度、波纹度、台阶高度、几何轮廓等，一百余项参数，满足不同用户对表面质量评估的需求。

　　6、操作简便

　　友好的用户界面：拥有高度直观的用户界面，操作简便，优化的用户界面大大简化测量和数据分析过程，独t的可视化操作工具可自行设置数据输出的界面，使操作人员能够快速掌握仪器的使用方法。

　　智能化操作：部分光学轮廓仪具备智能识别和自动调整功能，能够根据被测物体的特征自动调整测量参数，进一步提高了测量的便捷性和准确性。
